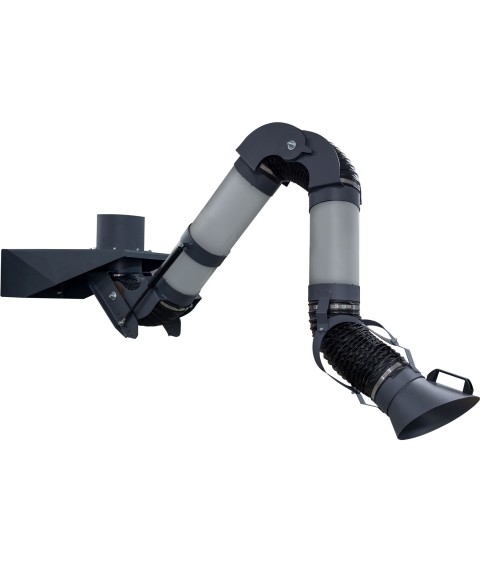

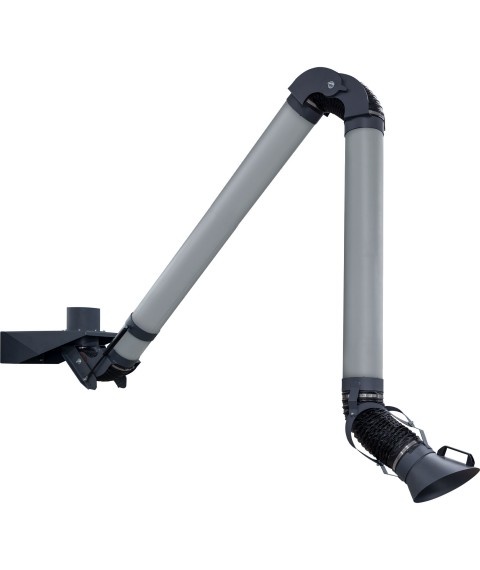

Вытяжное устройство ВУ-160 / под опорой

Размещение – под опорой (кронштейном).
Вытяжное устройство;: Диаметр воздуховодов – 160 мм, макс. радиус раб. зоны - 2 метра/ 3м / 4м.
Назначение
Вытяжное устройство предназначено для улавливания и удаления различных видов дыма и пыли, а также т.п. вредных веществ, выделяющихся при сварочных работах. Вытяжное устройство может улавливать загрязненный воздух на высоте превышающей высоту своей установки.
Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции, а также может подключаться непосредственно к индивидуальному вентилятору или к фильтру воздуха. Температура перемещаемой воздушной среды не должна превышать +70 град С.
Конструкция

Вытяжное устройство имеет полую конструкцию, которая обеспечивает поддержание высокого уровня воздушного потока без турбулентностей, исключает накопление частиц грязи и уменьшает потери давления.

Вытяжное устройство состоит:

• из жестких и гибких воздуховодов, снаружи которых расположен опорный механизм;

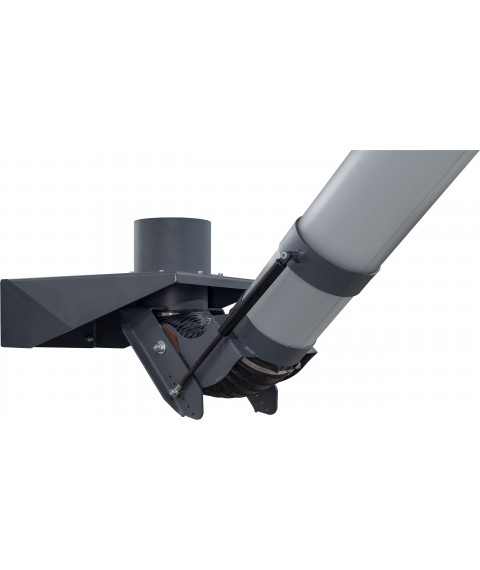

• монтажного кронштейна с поворотной муфтой и монтажным фланцем, которые позволяют закрепить само устройство, установить индивидуальный вентилятор или подключить воздуховод;

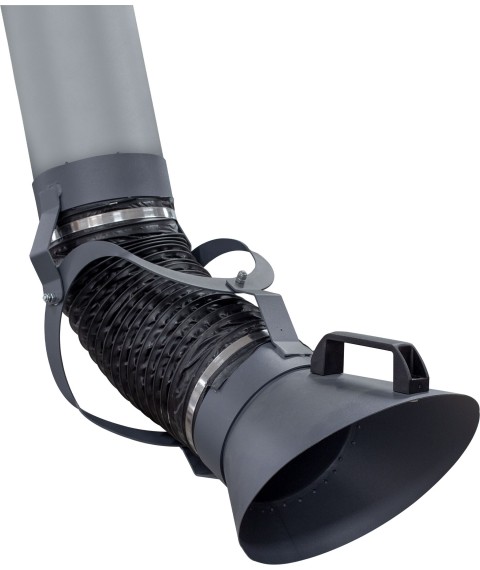

• круглой воздухоприемной воронки (D=350мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости.

Рычаги выполнены из листовой стали и окрашены высококачественной порошковой краской. Гибкие соединения выполнены из ПВХ.

Для регулирования расхода воздуха вытяжное устройство снабжено заслонкой
